Наименование изделия: Гидрораспределитель
Чертеж: 214-02-520.00

Смотрите таблицу соответствующих запчастей ниже:

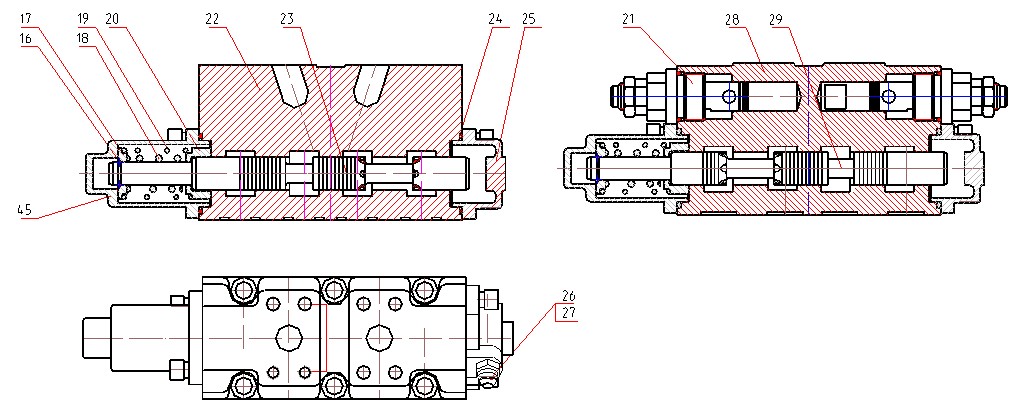

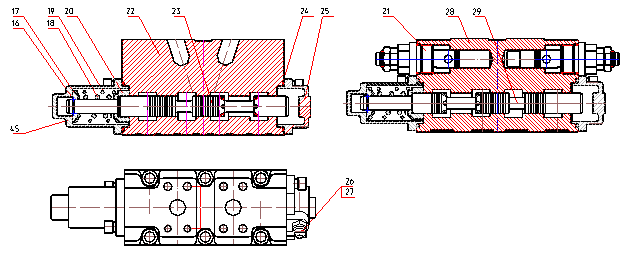

Напорно-сливные секции

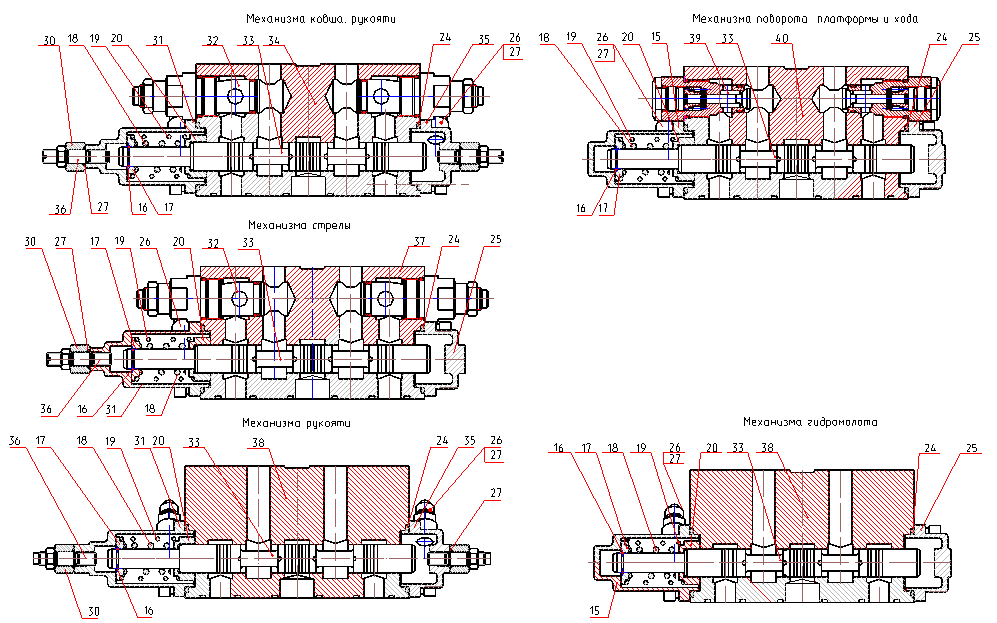

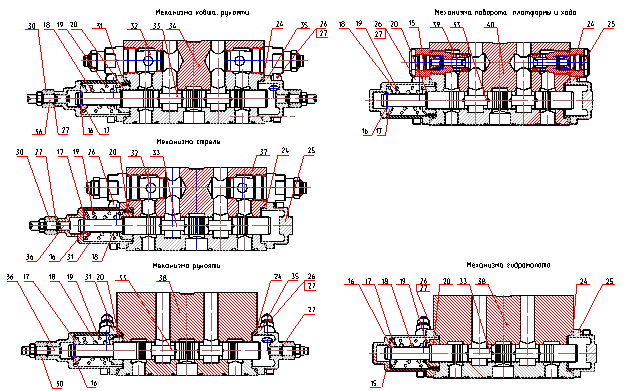

Рабочие секции

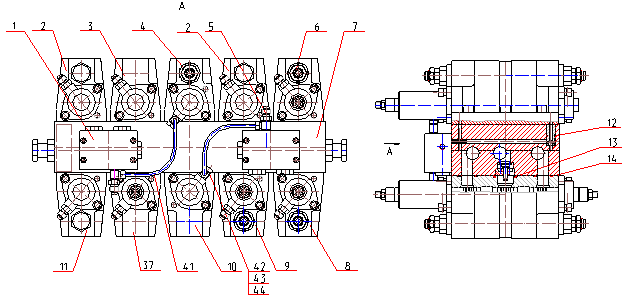

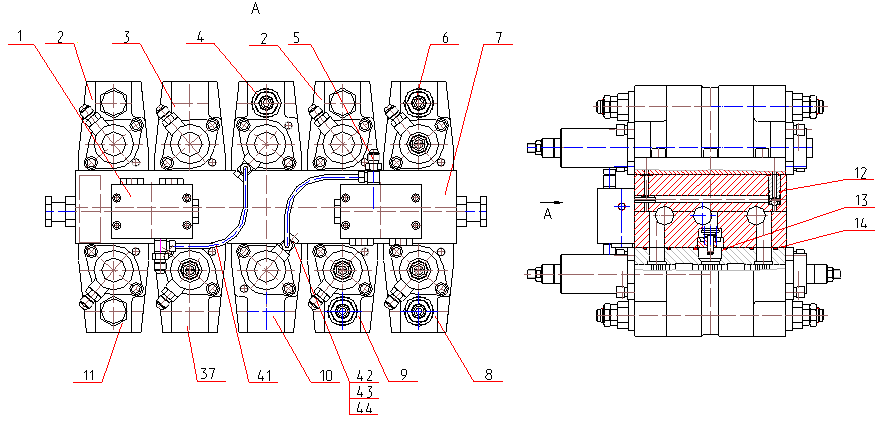

Гидрораспределитель 214-02-520.00

№ поз.	Обозначение	Наименование	Количество на одну сб. единицу
1	520.32.00.000-20	Блок клапанов “ИЛИ”	2
2	520.20.51.100	Секция рабочая (ход)	2
3	520.20.50.000	Секция рабочая (добавка/гидромолот)	1
4	520.21.85.000	Секция напорно-сливная	1
5	520.20.00.010	Штуцер	2
6	520.20.53.400	Секция рабочая (стрела)	1
7	520.10.00.000	Плита	1
8	520.20.53.100	Секция рабочая (ковш)	1
9	520.20.53.200	Секция рабочая (рукоять)	1
10	520.21.75.000	Напорно-сливная секция	1
11	520.20.51.000	Секция рабочая (поворот)	1
12	9833.012-016-25-2-3	Кольцо	28
13	9833.038-044-36-2-3	Кольцо	8
14	9833.030-035-30-2-3	Кольцо	24
15	520.20.20.017-60	Крышка	4
16	520.20.20.022-10	Кольцо запорное	10
17	520.20.20.021-12	Упор пружины	10
18	520.20.20.057*	Пружина внутренняя	10
19	520.20.20.056*	Пружина наружная	10
20	520.20.20.003-01	Упор пружины	10
21	КП20-250-40-ОСМ	Клапан предохранительный	2
22	520.21.75.001	Корпус	1
23	520.21.60.002	Золотник	1
24	9833.055-060-30-2-3	Кольцо	20
25	520.20.20.018-40	Крышка	7
26	520.20.20.025	Штуцер	18
27	9833.012-016-25-2-3	Кольцо	27
28	520.21.65.001	Корпус	1
29	520.21.80.002	Золотник	1
30	520.20.20.020	Шайба упорная	7
31	520.20.20.017-31	Крышка	4
32	КПП32-250-40-ОСР (ЛГФИ 494.141.003)	Клапан предохранительно-подпиточный	6
33	520.20.50.002	Золотник	8
34	520.20.53.101	Корпус	3
35	520.20.20.018-41	Крышка	3
36	520.20.20.019	Шпилька	7
37	520.20.50.300	Секция рабочая (добавка рукояти)	1

38	520.20.20.101	Корпус	2
39	520.20.01.000	Клапан подпиточный	6
40	520.20.51.001	Корпус	3
41	520.50.10.000	Трубопровод	2
42	520.50.00.007	Штуцер	4
43	520.50.00.001	Болт	2
44	520.50.00.003	Шайба	8
45	520.21.60.017-60	Крышка	2

*-для экскаваторов выпуска до 2004 г. данные пружины необходимо приобретать в комплекте с упорами поз.17 и поз.20
